有機溶劑噴霧干燥機工作原理

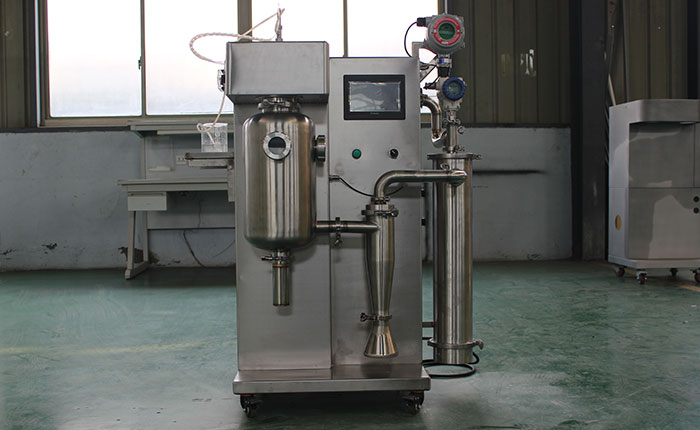

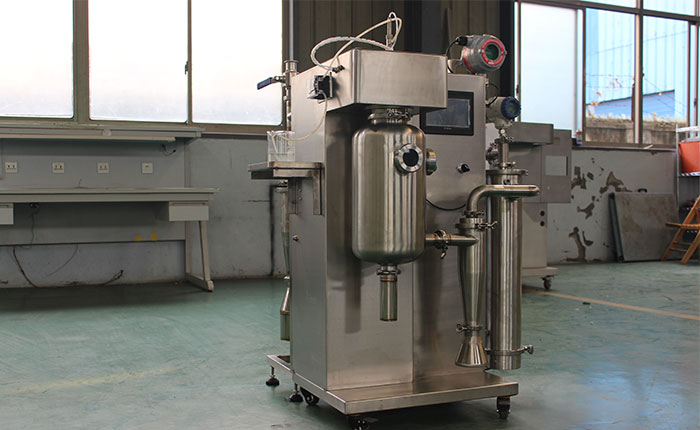

實驗室有機溶劑噴霧干燥機系統采用密閉設計,主要應用于有機溶劑溶液,N2作為惰性氣體干燥使得設備運行更加安全。產品無氧化,品質好,粉料松裝比重及平均粒徑一致性好,其流動性可滿足自動壓機連續化生產,同時溶劑介質可以在線回收。在規定的條件下溶劑蒸發能力1-2L/h(根據物料固體含量)。整套設備由供料系統、霧化器、電加熱器、干燥塔、旋風收塵器、冷凝塔、防爆裝置、在線氧氣檢測系統及電氣控制系統組成等。
有機溶劑噴霧干燥機數據分析
1.干燥物料:適用于多種物料,如化工,醫藥,新能源行業等。
2.溶劑種類:有機溶劑(酒精,乙醇,丙酮等有機溶劑)
3.循環氣體:N2氮氣(避免物料氧化)
4.溶劑蒸發量:1-2kg/h
5.料漿含固量:漿料:<20% (可自調)
6.料漿PH值: 中性
7.料漿溫度:常溫
8.干燥塔進風溫度:80~90℃(溫度可調,可定制)
9.干燥塔出口溫度:50~60℃
10.成品:粉體
11.產品殘余濕含量:<3%(左右)
12.電源:220V 50Hz
13.加熱方式:電加熱,可做電換熱
14.霧化方式:二流體霧化器
15.收料方式:主塔+加旋風分離器
16.除塵方式:旋風
17.溶劑回收方式:冷凝回收
有機溶劑噴霧干燥機溶劑回收
1、處理量:1-2Kg/h液體,根據固體含量
2、電加熱功率:4Kw
3、蠕動泵:流量可調
4、冷凝溫度5-7℃

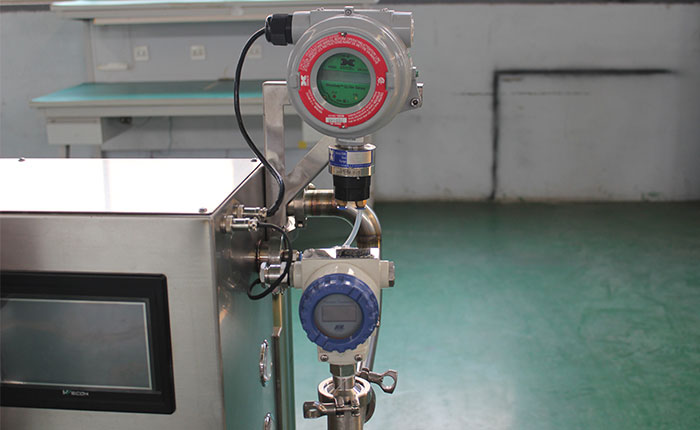

5、塔內含氧量≤3%
6、溶劑回收率:≥95%
7、干燥機尺寸:高Φ1500×長800×寬750
供貨范圍:
1、蠕動泵1臺變頻調節流量0.55 Kw
2、加熱器1臺電加熱管
3、熱風分配1套SUS304不銹鋼制作
4、熱風管道1套SUS304不銹鋼制作
5、二流體霧化噴頭1臺SUS316不銹鋼制作
6、干燥塔體SUS304不銹鋼制作1.5mm厚設有防爆泄壓裝置
7、抽風管道1套SUS304不銹鋼制作
8、旋風分離器1套SUS304不銹鋼制作
9 、收料桶2只SUS304不銹鋼制作
10、電控柜1套
11、冷凝器1套
12、系統壓力充排系統1套
13、系統安全閥1套
14、觀察視鏡1套
設備控制點說明:
整套系統控制點
1、熱風進口溫度
2、進料速度
3、霧化狀態
4、塔內壓力
5、系統氧氣含量
